EEST Всасывающий фильтрующий элемент топливного бака
Схема применения: устанавливается на всасывающем патрубке гидравлического насоса, относится к грубой фильтрации всасывающей линии, широко применяется на различных промышленных гидравлических станциях, в системах смазки, легком оборудовании. Максимальная производительность 500 л/мин; давление схлопывания фильтрующего элемента 1 бар; опциональный перепускной клапан с перепадом давления открытия 0,3 бар ±10%; тонкость фильтрации 60/90/250 мкм, металлическая плетеная сетка.
Описание
маркер
Описание продукта
Способ монтажа: погружной монтаж внутри бака, верхняя резьба напрямую соединяется со всасывающим патрубком гидравлического насоса; максимальная производительность 500 л/мин; давление схлопывания фильтрующего элемента 1 бар; опциональный перепускной клапан с перепадом давления открытия 0,3 бар ±10%; тонкость фильтрации 60/90/250 мкм, металлическая плетеная сетка; температура рабочей среды от -10 до +100 °C.
Принцип работы
EEST со встроенным всасывающим фильтрующим элементом осуществляет фильтрацию по схеме «вход снаружи — выход изнутри» за счет разрежения, создаваемого гидравлическим насосом, задерживая крупные частицы загрязнений в масле и защищая гидравлический насос. При засорении фильтрующего элемента и превышении допустимого разрежения перепускной клапан автоматически открывается для аварийной подачи масла, предотвращая подсос воздуха и кавитационное повреждение насоса, обеспечивая непрерывную работу системы.
Основные компоненты: резьбовой верхний штуцер из алюминиевого сплава, внутренняя опорная каркасная структура из оцинкованной стали, фильтрующая плетеная сетка из нержавеющей стали, опциональный перепускной клапан 0,3 бар, верхняя и нижняя стальные торцевые крышки и уплотнительные элементы.
Меры предосторожности
1. Фильтрующий элемент должен быть полностью погружен ниже уровня масла, строго запрещается оставлять его над уровнем жидкости во избежание подсоса воздуха и кавитации.
2. Является элементом грубой фильтрации, не допускается использование в качестве тонкого фильтра; не применяется в напорных и сливных линиях.
3. При выборе версии с перепускным клапаном учитывайте, что байпас предназначен только для аварийной работы, недопустима длительная эксплуатация на байпасе, так как загрязнения напрямую попадут в насос и вызовут износ.
4. Металлическую сетку рекомендуется периодически извлекать и промывать; при повреждении или деформации сетки необходима немедленная замена, дальнейшая эксплуатация запрещена.
5. Подбор строго по производительности, недопустимо использование малого фильтрующего элемента при большом расходе во избежание схлопывания сетки из-за чрезмерного разрежения (давление схлопывания фильтрующего элемента 1 бар).
6. После первой установки, замены масла и ремонта системы обязательно промойте фильтрующий элемент; при специальной рабочей среде необходимо подтвердить совместимость материалов.
Подробности
| Трафик： | до 500 л/мин | Сырье: | металлическая сетка |
| Рабочая температура: | от -10°C до 100°C | перепад давления в сердечнике: | 1 бар |
| Давление открытия перепускного клапана | ΔP = 0.3 бар ±10% | Размер интерфейса: | От G½”до G3” |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Оценка характеристик расхода при перепаде давления по стандарту ISO3968

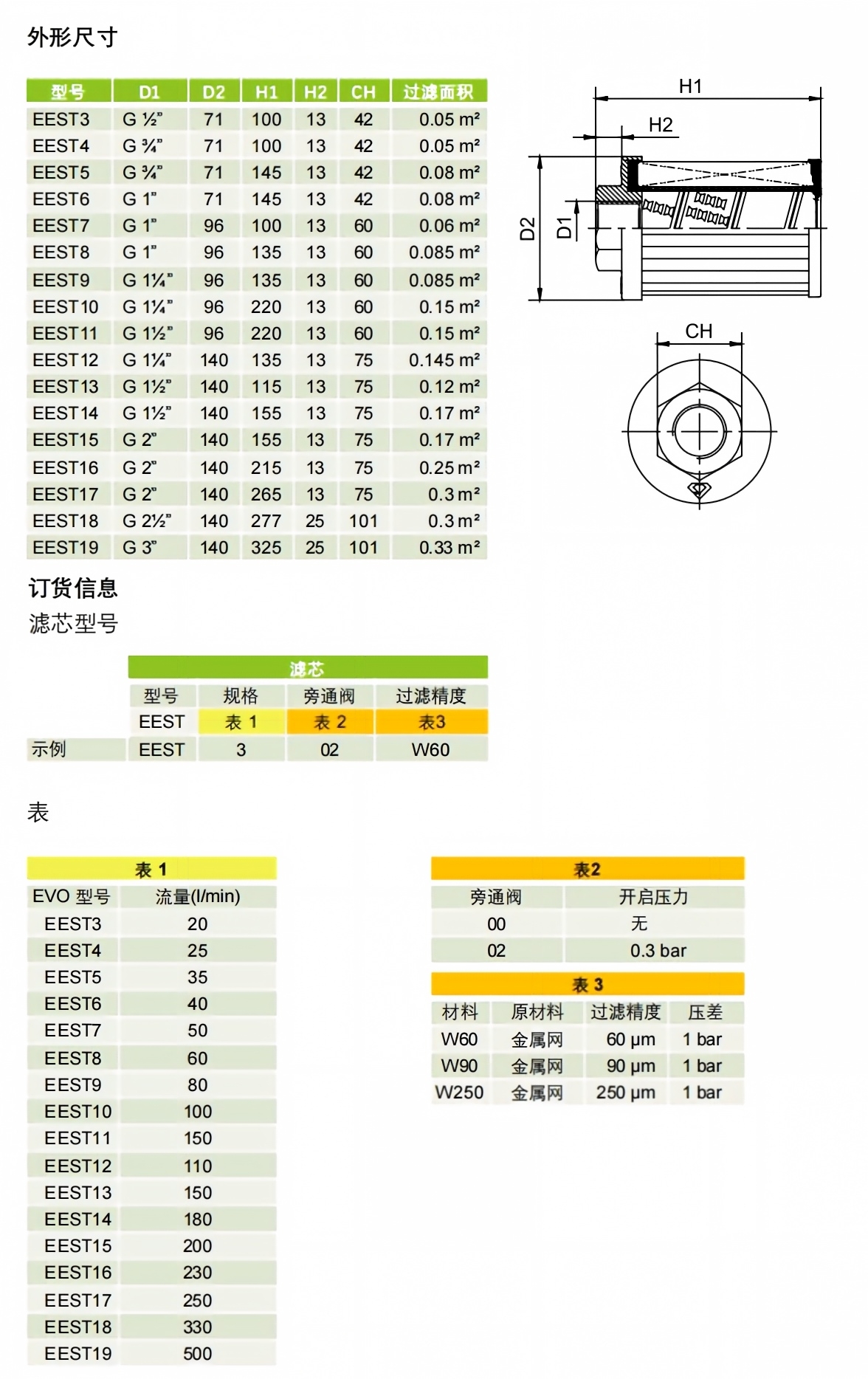

Технические параметры
1.Максимальный расход: 140 л/мин
2.Точность фильтрации: 90μм
3.Материал Dexin: Металлическая сетка
4.Разница давлений разрыва фильтрующего элемента: 100кПа
5 Допустимая температура масла: -25 градусов ~ +110 градусов
Детальные фото
