EFPL Фильтр среднего давления
Схема применения: последовательная установка в главной напорной линии, ниже по потоку от выхода насоса. Подходит для малых и средних гидравлических станций, станков, строительной техники, сельскохозяйственной и лесной техники, гидравлических систем смазки. Максимальное рабочее давление 110 бар, давление разрыва 330 бар; максимальная производительность 160 л/мин.
Особенности: корпус полностью из алюминиевого сплава, компактная конструкция, замена элемента через нижний навинчиваемый стакан, удобное обслуживание; малые габариты, низкие требования к монтажному пространству.
Описание
маркер
Описание продукта
Способ монтажа: последовательный на трубопроводе с резьбовым соединением. Макс. рабочее давление 110 бар, давление разрыва 330 бар; макс. производительность 160 л/мин; элемент EEPL; открытие перепускного клапана 6 бар (+0,6 бар); температура среды от -10 до +100 °C; уплотнение NBR, опц. FPM.
Принцип работы
Масло под давлением с загрязнениями поступает через вход головки, проходит через элемент EEPL снаружи внутрь, задерживая металлические абразивные частицы, обрывки уплотнений и другие твердые загрязнения. Очищенное масло направляется к нижестоящим гидравлическим элементам.
Основные компоненты: головка из литого под давлением алюминия, стакан из анодированного алюминия, элемент EEPL, встроенный перепускной клапан, порт для индикатора, уплотнения.
Меры предосторожности
1. Для средненапорных линий, макс. давление не более 110 бар.
2. При монтаже убедитесь в целостности уплотнений.
3. После открытия перепускного клапана своевременно замените элемент EEPL.
4. Замена элемента через нижний навинчиваемый стакан, перед обслуживанием сбросьте давление.
5. Расход не должен превышать номинал 160 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности

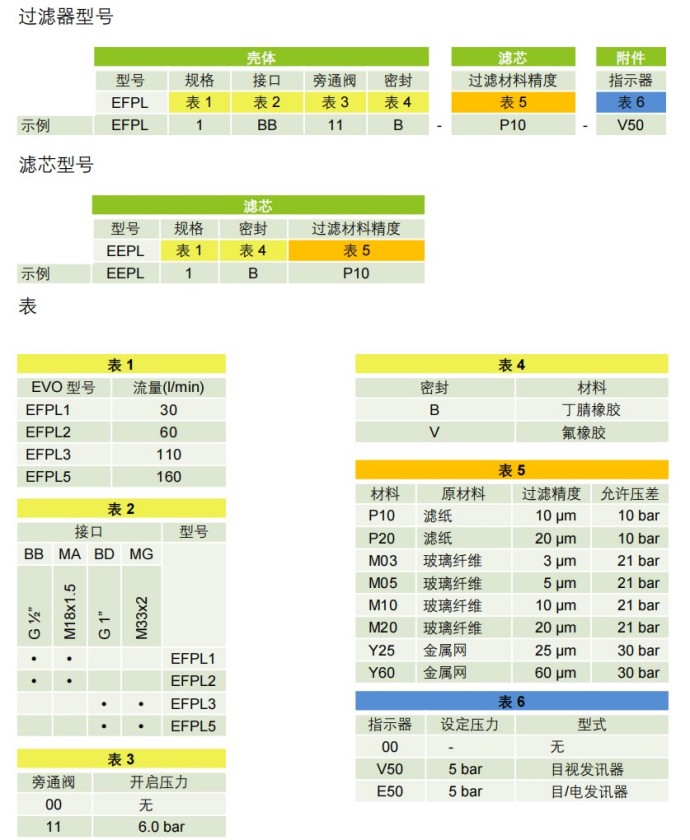

| Трафик： | До 160 л/мин | Материал： | Алюминиевый сплав |
| Давление разрыва: | 330 бар | Разница давлений в фильтрующем элементе： | 10 бар (фильтровальная бумага), 21 бар (стекловолокно), 30 бар (металлическая сетка) |
| Рабочее давление: | Давление до 110 бар | Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | G ½”,G 1”,M18x1.5,M33x2 | Давление открытия перепускного клапана： | ΔP =6 бар +0,6бар |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

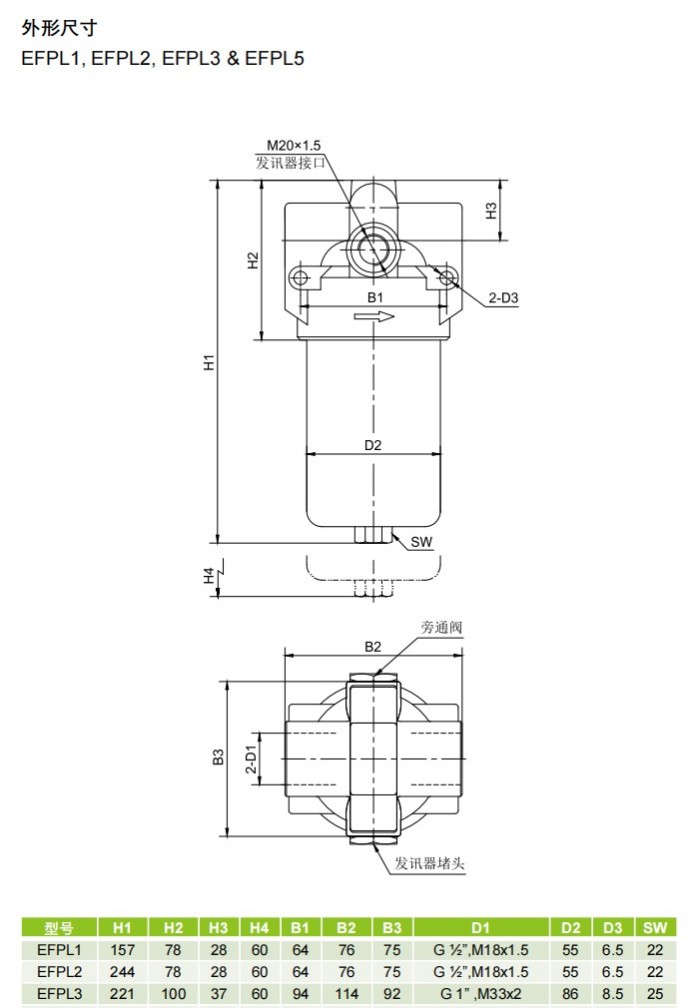

Детальные фото
