Схема применения: последовательная установка в главной напорной линии, ниже по потоку от выхода насоса. Подходит для крупных промышленных гидравлических станций, металлургического оборудования, тяжелой строительной техники, высоконапорных серво гидравлических систем. EFPM2-12: макс. давление 420 бар, EFPM15-17: макс. 315 бар; давление разрыва 1260 бар; макс. производительность 680 л/мин; элемент EEPP.
Особенности: головка из высокопрочного чугуна + корпус из углеродистой стали, высоконапорная крупнорасходная плиточная конструкция.
Описание
маркер
Описание продукта
Способ монтажа: последовательный плиточный монтаж с фланцевым/резьбовым соединением. EFPM2-12: макс. давление 420 бар, EFPM15-17: макс. 315 бар; давление разрыва 1260 бар; макс. производительность 680 л/мин; элемент EEPP; открытие перепускного клапана 6 бар (+0,6 бар); температура среды от -10 до +100 °C; уплотнение NBR, опц. FPM.
Принцип работы
Высоконапорное масло с загрязнениями поступает через вход головки в стакан, проходит через элемент EEPP снаружи внутрь, задерживая металлические абразивные частицы, обрывки уплотнений и другие твердые загрязнения. Очищенное масло через выход направляется к нижестоящим элементам.
Основные компоненты: головка из высокопрочного чугуна, стакан из углеродистой стали, элемент EEPP, встроенный перепускной клапан, порт для индикатора, уплотнения.
Меры предосторожности
1. Для высоконапорных линий, EFPM2-12 — не более 420 бар, EFPM15-17 — не более 315 бар.
2. При монтаже убедитесь в целостности уплотнений.
3. После открытия перепускного клапана своевременно замените элемент EEPP.
4. Перед обслуживанием сбросьте высокое давление.
5. Расход не должен превышать номинал 680 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности

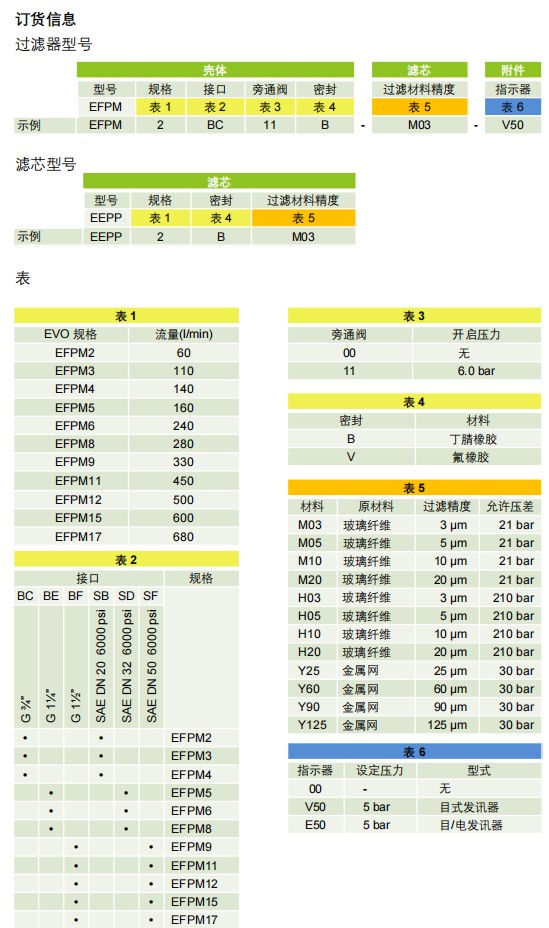

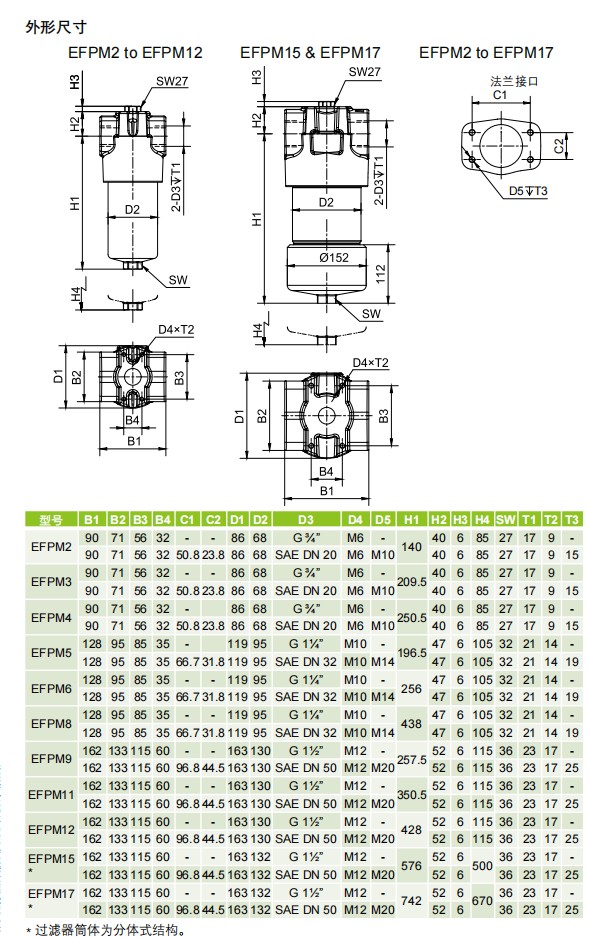

| Трафик： | До 680 л/мин | Материал： | Верхний корпус: ковкий чугун; цилиндр: углеродистая сталь |
| Давление разрыва: | 1260 бар | Разница давлений в фильтрующем элементе： | 21 бар или 210 бар (стекловолокно), 30 бар (металлическая сетка) |
| Рабочее давление: | Максимум до 420 бар (от EFPM2 до EFPM12) , максимум до 315 бар (от EFPM15 до EFPM17) | Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | G ¾” до SAE DN 50 6000 PSI | Давление открытия перепускного клапана： | ΔP =6 бар +0,6бар |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов
Детальные фото
