EFPI Сложенный высоконапорный фильтр
Схема применения: клапанные блоки малого и среднего расхода, защита серво, компактное пространство. Производительность ≤110 л/мин, максимальное давление 315 бар, элемент серии EEPP.
Особенности: стопочный монтаж на клапанном блоке, фильтрация напорного масла через элемент по схеме снаружи внутрь.
Описание
маркер
Описание продукта
Способ монтажа: стандартный стопочный монтаж CETOP, стопкой между клапанными блоками, напрямую стопкой под электромагнитным распределительным клапаном, проход масла через внутренние каналы стопочной клапанной плиты без внешних напорных трубопроводов. Макс. давление 315 бар, макс. производительность 110 л/мин.
Принцип работы
Серия EFPI — стандартный стопочный высоконапорный фильтр для гидравлических систем, соответствует стопочному монтажу на клапанном блоке без внешних трубопроводов, соответствует высоконапорным гидравлическим режимам. Оборудование работает под давлением системы, гидравлическое масло проходит через элемент по схеме вход снаружи — выход изнутри, выполняя прецизионную фильтрацию, эффективно задерживая загрязнения из масляной магистрали, защищая насосы, клапаны, гидроцилиндры и другие прецизионные гидравлические элементы. При засорении элемента и формировании номинального перепада давления индикатор выдает визуальный или электрический сигнал тревоги; при превышении перепада встроенный перепускной клапан автоматически открывается, обеспечивая непрерывныйпроход масляной магистрали, предотвращая остановку системы, обеспечивая двойную защиту работы оборудования.
Краткое описание ключевых компонентов
1. Верхняя крышка фильтра (корпус клапанного блока)
Стальной стопочный корпус, со стандартными стопочными монтажными отверстиями CETOP, выдерживает высокое давление, служит каналом распределения масла, а также установочной базой для всех деталей, обеспечивает стопочное соединение с другими клапанами, давление разрыва 950 бар.
2. Фильтрующий элемент (комплектный элемент серии EEPP)
Основной фильтрующий элемент, преимущественно стекловолоконный фильтрующий материал, опционально металлическая сетка; состоит из внешнего фильтрующего материала, опорного каркаса, торцевых крышек; тонкость фильтрацииопционально 3 мкм, 5 мкм, 10 мкм, 20 мкм; давление схлопывания элемента 210 бар, предотвращает сплющивание и выход из строя элемента под давлением при высоком давлении.
3. Встроенный перепускной клапан (пружинно-клапанный узел)
Привод осуществляется исключительно механической пружиной. Когда перепад давления превышает заданное значение, сердечник клапана открывается, обеспечивая защиту от перепуска масляного контура; когда перепад давления падает, пружина возвращает сердечник клапана в исходное положение, закрывая перепускной клапан и восстанавливая нормальную фильтрацию.
4. Индикатор перепада давления (индикатор)
Размещен на боковой стороне верхней крышки, доступен в визуальном и электрическом вариантах; он в режиме реального времени контролирует перепад давления на входе и выходе фильтрующего элемента; при достижении заданного перепада давления он выдает визуальный красный индикатор или сигнал переключения для удаленной сигнализации и оповещения о необходимости технического обслуживания ПЛК.
5. Фильтрующий элемент (корпус фильтрующего картриджа)
Стальной корпус с подшипниками скольжения для размещения фильтрующего элемента; во время технического обслуживания фильтрующий элемент можно снять, разобрав фильтрующий элемент, без разборки корпуса клапана.
6. Уплотнения (нитриловая резина NBR / фторкаучук FPM)
Уплотнительные кольца на всех сопрягаемых поверхностях предотвращают утечку масла под высоким давлением; подходят для минерального масла, огнестойкого гидравлического масла и т. д.; рабочая температура -10–100℃.
Меры предосторожности
1. Устанавливайте вертикально в соответствии со стандартами CETOP, фильтрующим элементом вниз. Не устанавливайте масляный патрубок в неправильном направлении. Затягивайте болты по диагонали с указанным моментом затяжки, убедившись, что сопрягаемые поверхности чистые, чтобы предотвратить утечку.
2. При срабатывании сигнализации о перепаде давления немедленно замените фильтрующий элемент на оригинальный фильтр EEPP. Не смешивайте с другими фильтрующими элементами.
3. Перепускной клапан предназначен только для аварийного использования в случае неисправности. Не используйте перепускной клапан непрерывно.
4. Перед снятием фильтрующего элемента необходимо сбросить давление в контуре. Проверяйте и заменяйте изношенные уплотнительные кольца при каждом техническом обслуживании.
5. Не отключайте сигнализацию. Не ударяйте и не сваривайте корпус. Если корпус поврежден, замените весь узел целиком.

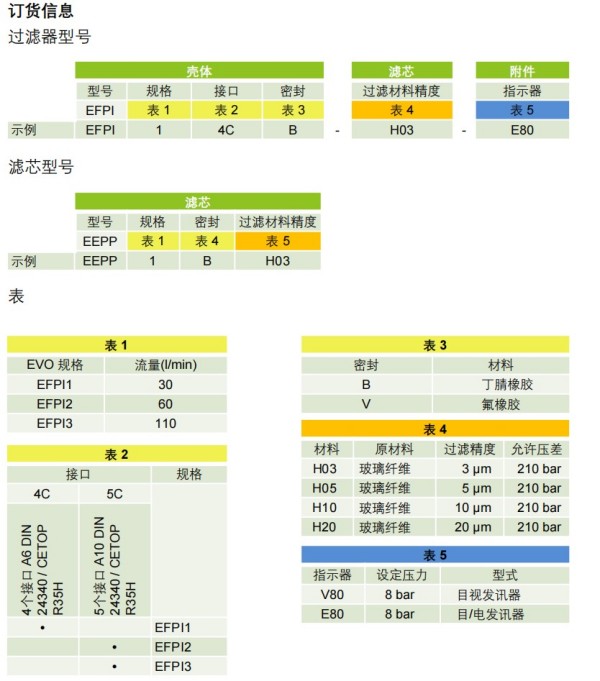

Подробности
| Трафик： | До 110 л/мин | Материал: | Сталь |
| Давление разрыва: | 950 бар | Разница давлений в фильтрующем элементе： | 210 бар |
| Рабочее давление: | Максимум 315 бар | Уплотнение: | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размеры интерфейса: | 4 интерфейса или 5 интерфейсов | Давление открытия перепускного клапана: | ΔP= 8 бар ± 10% |
| Совместимость с средами: Подходит для минеральных масел, смазочных масел, огнестойких масел и быстро биоразлагаемых сред. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

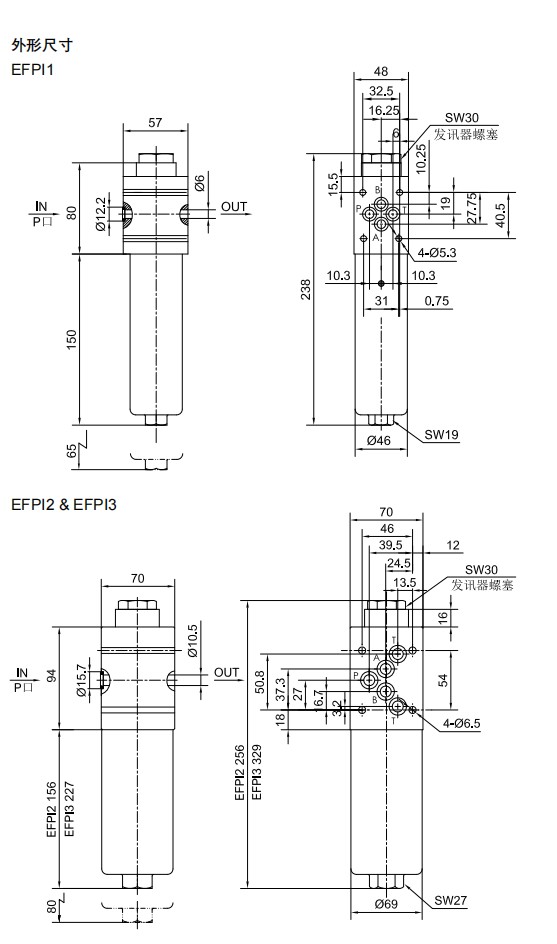

Детальные фото
