EFPQ Инвертированный фильтр высокого давления
Схема применения: последовательная установка в высоконапорной главной линии, ниже по потоку от выхода насоса. Подходит для крупных промышленных гидравлических станций, металлургических гидравлических систем, тяжелого оборудования, высоконапорных крупнорасходных гидравлических установок. Максимальное рабочее давление 420 бар, давление разрыва 1260 бар; макс. производительность 680 л/мин; элемент EEPP.
Особенности: инверсная конструкция крупнорасходного высоконапорного фильтра, головка из высокопрочного чугуна + корпус из углеродистой стали, замена элемента снизу без снятия головки и разборки трубопровода.
Описание
маркер
Описание продукта
Способ монтажа: последовательный инверсный монтаж с фланцевым соединением. Макс. рабочее давление 420 бар, давление разрыва 1260 бар; макс. производительность 680 л/мин; элемент EEPP; открытие перепускного клапана 6 бар (+0,6 бар); температура среды от -10 до +100 °C; уплотнение NBR, опц. FPM.
Принцип работы
Высоконапорное масло с загрязнениями поступает через вход фильтра в головку, проходит через элемент EEPP снаружи внутрь, задерживая металлические абразивные частицы, обрывки уплотнений и другие загрязнения. Очищенное масло через выход направляется к нижестоящим гидравлическим элементам.
Основные компоненты: головка из высокопрочного чугуна, стакан из углеродистой стали, элемент EEPP, встроенный перепускной клапан, порт для индикатора, уплотнения.
Меры предосторожности
1. Для высоконапорных линий, макс. давление не более 420 бар.
2. При монтаже убедитесь в целостности уплотнений.
3. После открытия перепускного клапана своевременно замените элемент EEPP.
4. Замена элемента снизу, перед обслуживанием сбросьте давление, без снятия головки.
5. Расход не должен превышать номинал 680 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности

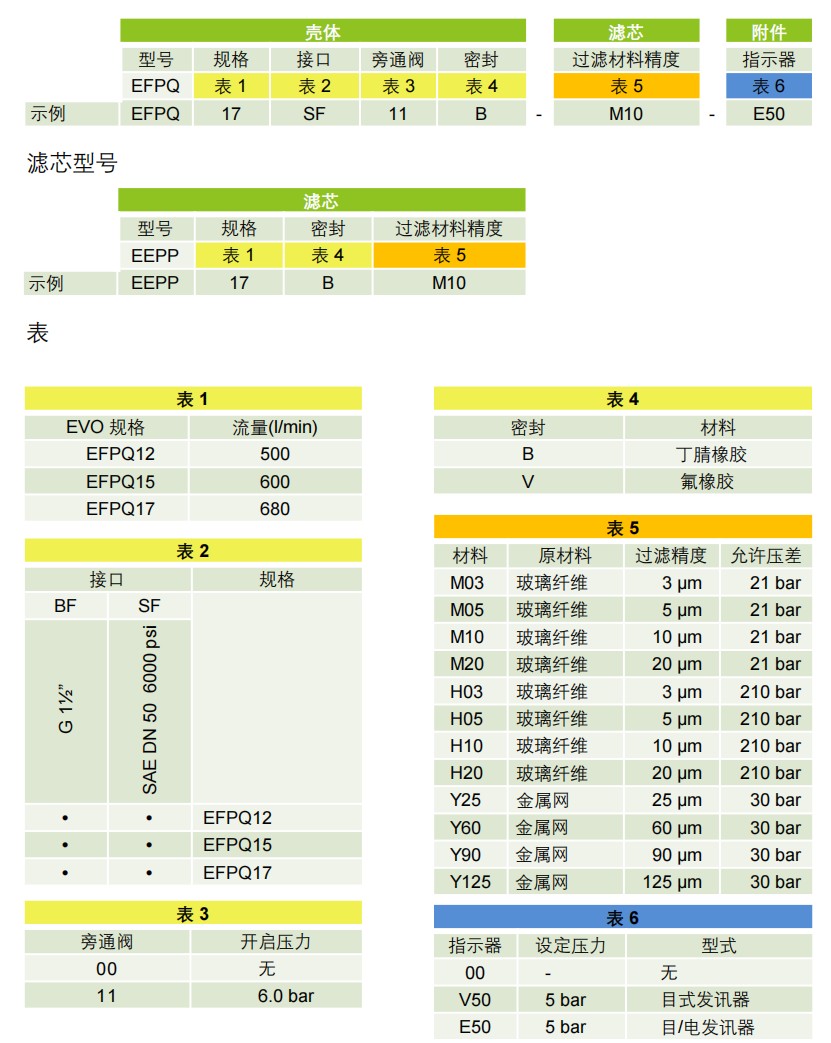

| Трафик： | До 680 л/мин | Материал： | Головка фильтра: ковкий чугун; цилиндр: углеродистая сталь; нижняя крышка: углеродистая сталь |
| Давление разрыва: | 1260 бар | Разница давлений в фильтрующем элементе： | 21 бар или 210 бар (стекловолокно), 30 бар (металлическая сетка) |
| Рабочее давление: | Максимум до 420 бар (от EFPQ12 до EFPQ17) | Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | G 1½”, G2”, SAE DN 50 6000 PSI | Давление открытия перепускного клапана： | ΔP =6 бар +0,6бар |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

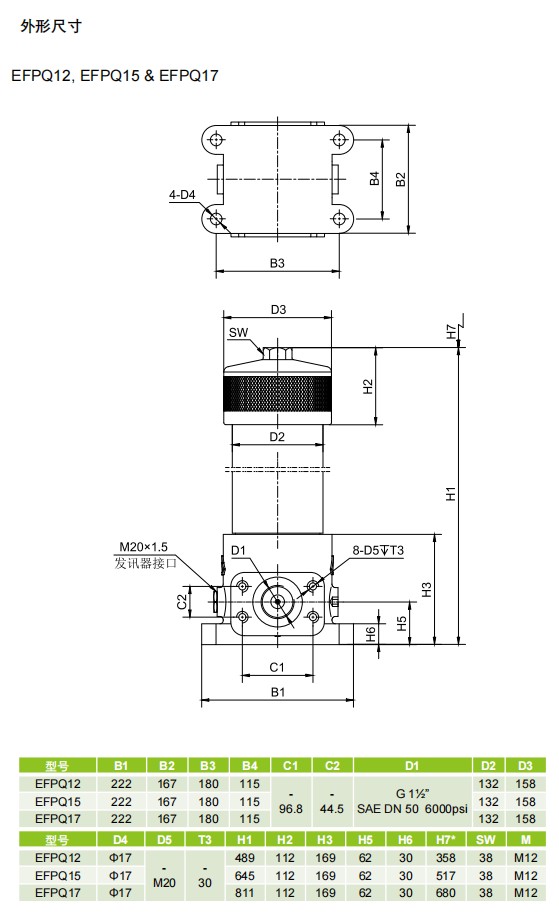

Детальные фото
