Схема применения: последовательная установка в низконапорной напорной линии, также для крупнорасходных сливных линий. Подходит для сельхозтехники, ходовой техники, низконапорных гидравлических станций, гидростатических приводов, систем смазки. Максимальное рабочее давление 12 бар, давление разрыва 25 бар; максимальная производительность 250 л/мин; элемент EEPS.
Особенности: низконапорная навинчиваемая конструкция, фильтрующая головка из литого алюминия + стакан из оцинкованной стали, компактный, экономичный, подходит для средне- и низконапорных линий, совместим с частью крупнорасходных сливных режимов.
Описание
маркер
Описание продукта
Способ монтажа: последовательный навинчиваемый на трубопроводе. Макс. рабочее давление 12 бар, давление разрыва 25 бар; макс. производительность 250 л/мин; элемент EEPS; давление открытия перепускного клапана 1,7 бар (+0,3 бар); температура среды от -10 до +100 °C.
Принцип работы
Масло напорной линии с загрязнениями поступает через вход головки, проходит через навинчиваемый элемент EEPS снаружи внутрь, удаляя металлические абразивные частицы, обрывки уплотнений и другие загрязнения. Очищенное масло через выход направляется к нижестоящим элементам.
Основные компоненты: головка из литого алюминия, стакан из оцинкованной стали, навинчиваемый элемент EEPS, встроенный перепускной клапан, порт для индикатора перепада давления, уплотнения.
Меры предосторожности
1. Только для низконапорных напорных или крупнорасходных сливных линий, запрещено для высоконапорных и всасывающих контуров.
2. При монтаже убедитесь в целостности уплотнений, надежности резьбовых соединений.
3. После открытия перепускного клапана своевременно замените элемент EEPS.
4. При замене элемента сначала сбросьте остаточное давление в линии.
5. Фактический расход не должен превышать номинал 250 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности
| Трафик： | До 250л/мин | Материал： | Верхний корпус: литой алюминий, цилиндр: сталь |
| Давление разрыва: | 25 бар | Разница давлений в фильтрующем элементе： | 4 бар |
| Рабочее давление: | Максимум до 12 бар | Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | G ¾”, G 1 ¼”, ¾” NPT, 1 ¼NPT | Давление открытия перепускного клапана： | ΔP = 1,7 бар +0,3бар |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

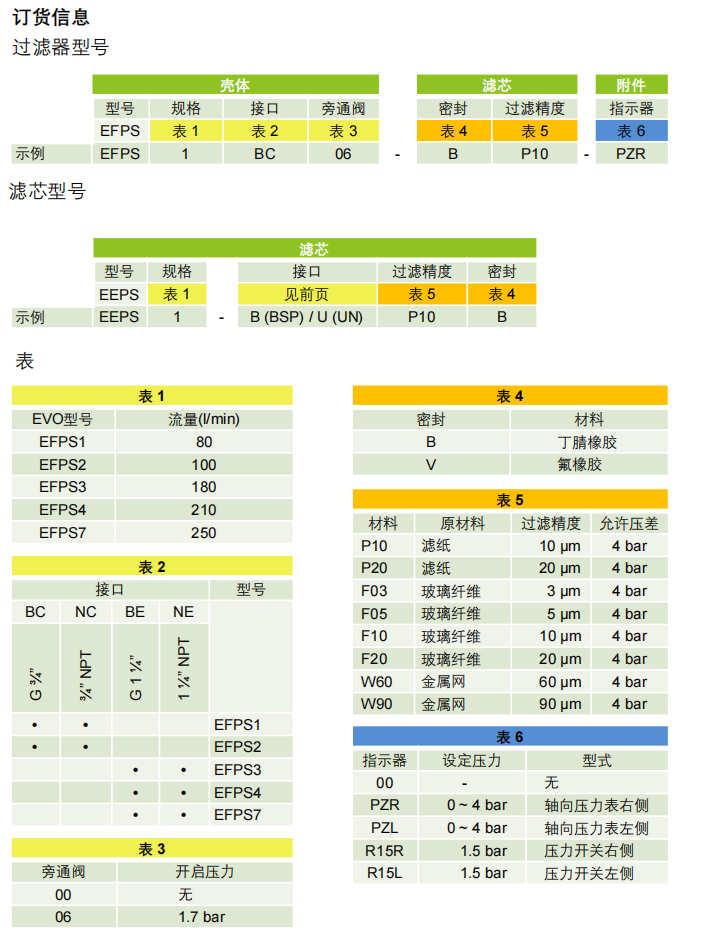

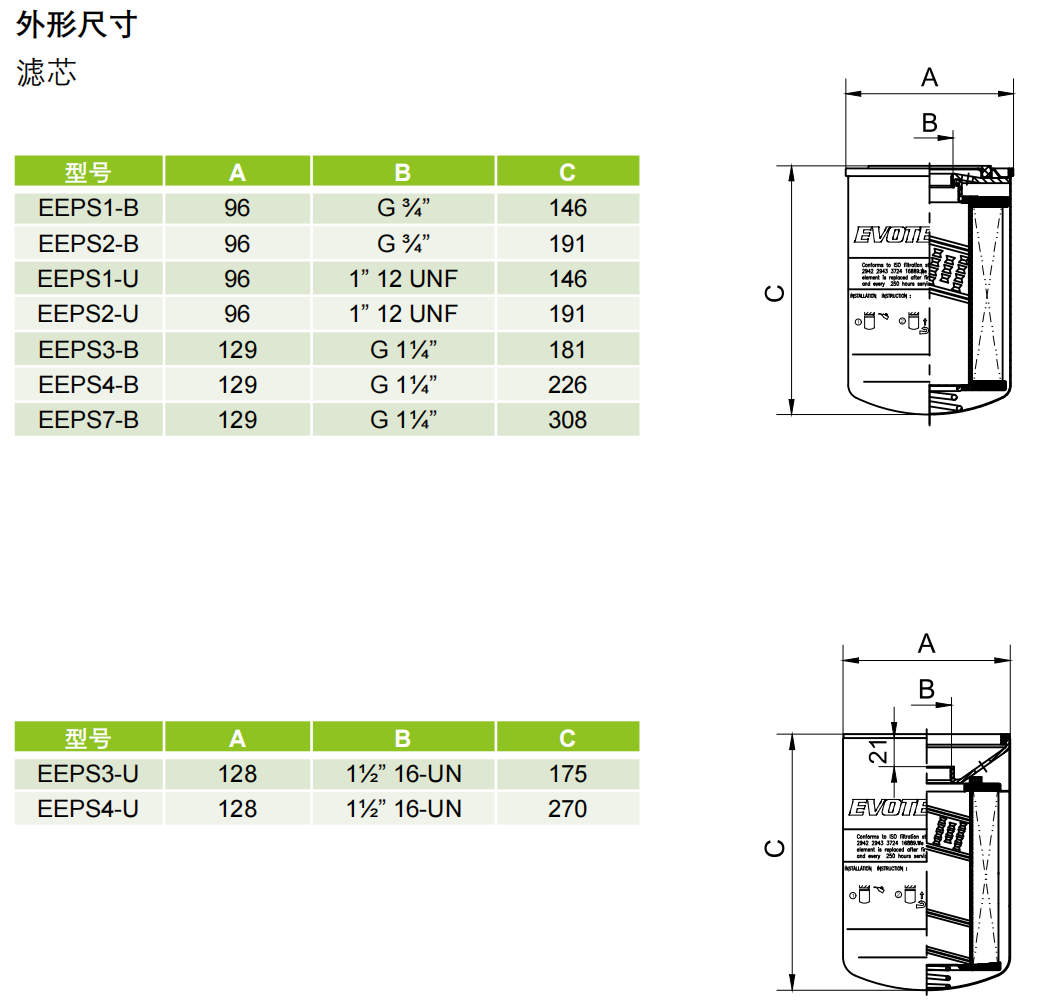

Детальные фото
