EFPT Напорный фильтр трубопровода
Схема применения: последовательная установка в главной напорной линии гидравлической системы. Подходит для термопластавтоматов, гидравлических станков станков, крупных промышленных гидравлических систем, части гидравлических систем строительной техники. Максимальное рабочее давление 60 бар, давление разрыва 84 бар; макс. производительность 1300 л/мин; элемент EEPT.
Описание
маркер
Описание продукта
Способ монтажа: последовательная напорная фильтрация на трубопроводе. Макс. рабочее давление 60 бар, давление разрыва 84 бар; макс. производительность 1300 л/мин; элемент EEPT; открытие перепускного клапана 3,5/4 бар; температура среды от -10 до +100 °C.
Принцип работы
Масло напорной линии с загрязнениями поступает через вход фильтра в головку, затем во внутреннюю полость стакана, проходит через элемент EEPT изнутри наружу, задерживая металлические частицы, обрывки уплотнений и другие загрязнения. Очищенное масло через выход направляется к нижестоящим гидравлическим элементам.
Основные компоненты: головка (литой алюминий), корпус стакана (литой алюминий), элемент EEPT, встроенный перепускной клапан, порт для индикатора, уплотнения.
Меры предосторожности
1. Для средне- и низконапорных линий, макс. давление не более 60 бар.
2. При монтаже убедитесь в целостности уплотнений.
3. После открытия перепускного клапана своевременно замените элемент EEPT.
4. Перед обслуживанием сбросьте давление в линии.
5. Расход не должен превышать номинал 1300 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности
| Трафик： | До 1300 л/мин | Материал： | Верхний корпус: литой алюминий; нижний корпус: литой алюминий |
| Давление разрыва: | 84 бар | Разница давлений в фильтрующем элементе： | 21 бар (стекловолокно), 30 бар (металлическая сетка) |
| Рабочее давление: | Максимум до 16 бар (EFPT3,4)
Максимум до 60 бар (EFPT5~13) Максимум до 28 бар (EFPT14, 16) |
Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | G1”, G1 ¼”, G1½”
SAE DN32, SAE DN40, SAE DN50 & SAE DN65 3000 PSI |
Давление открытия перепускного клапана： | ΔP = 3,5 бар ±10% или ΔP =4 бар ±10% |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

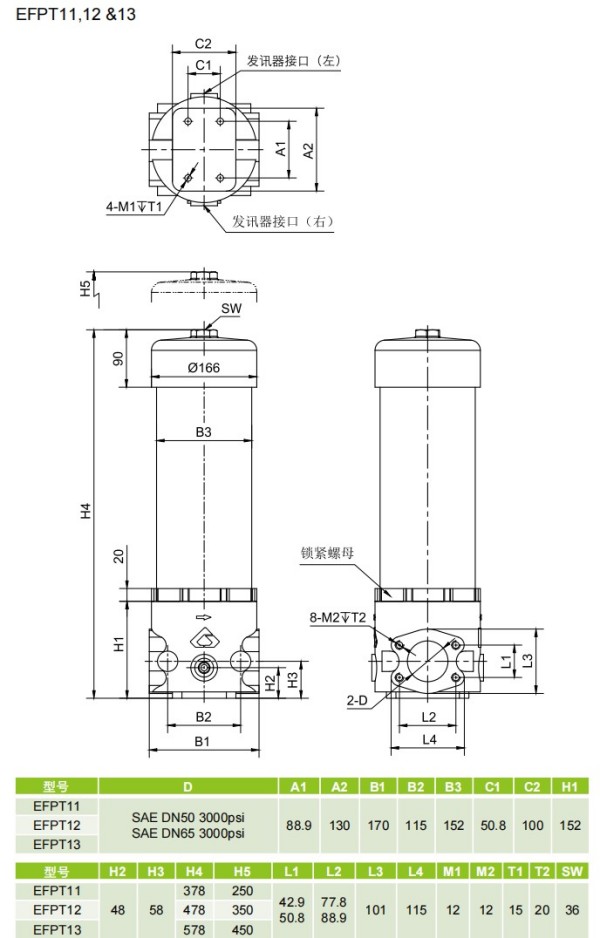

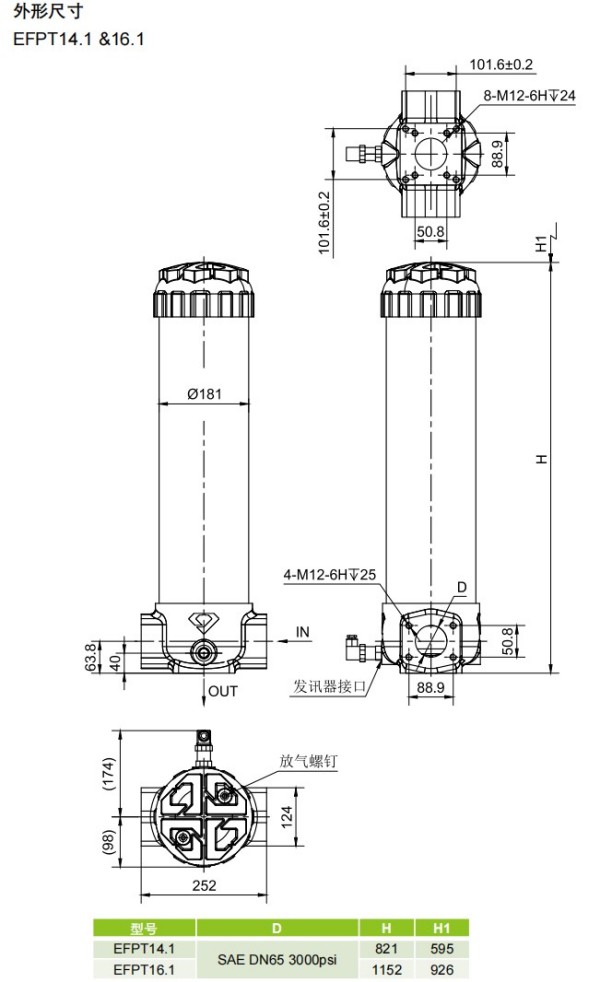

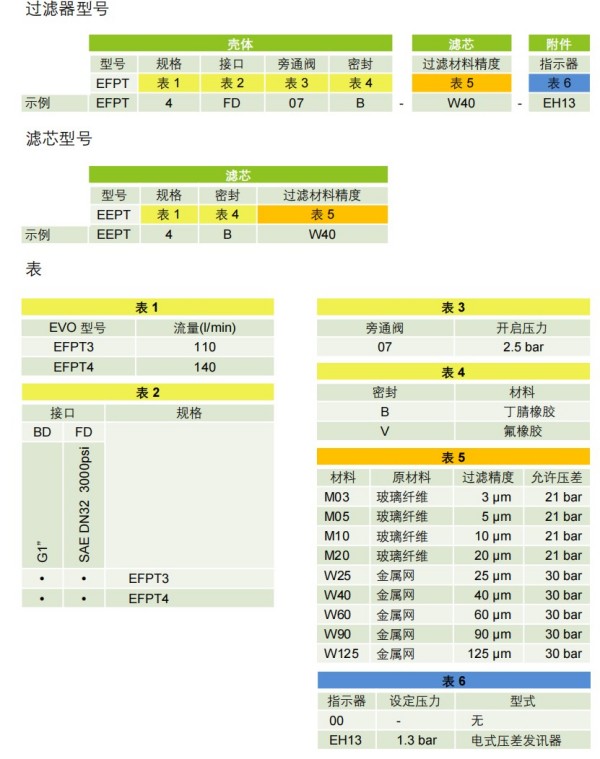

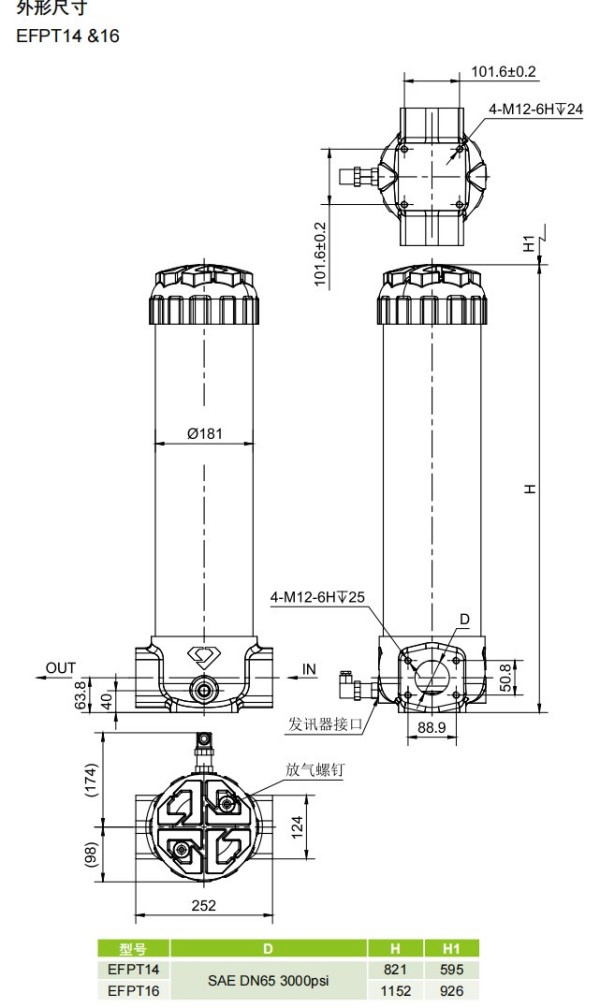

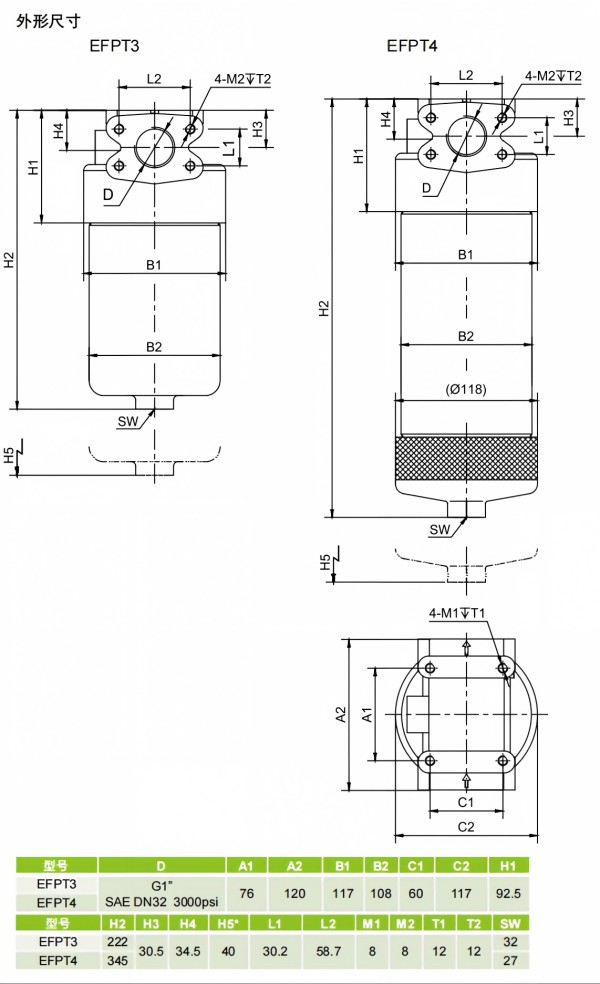

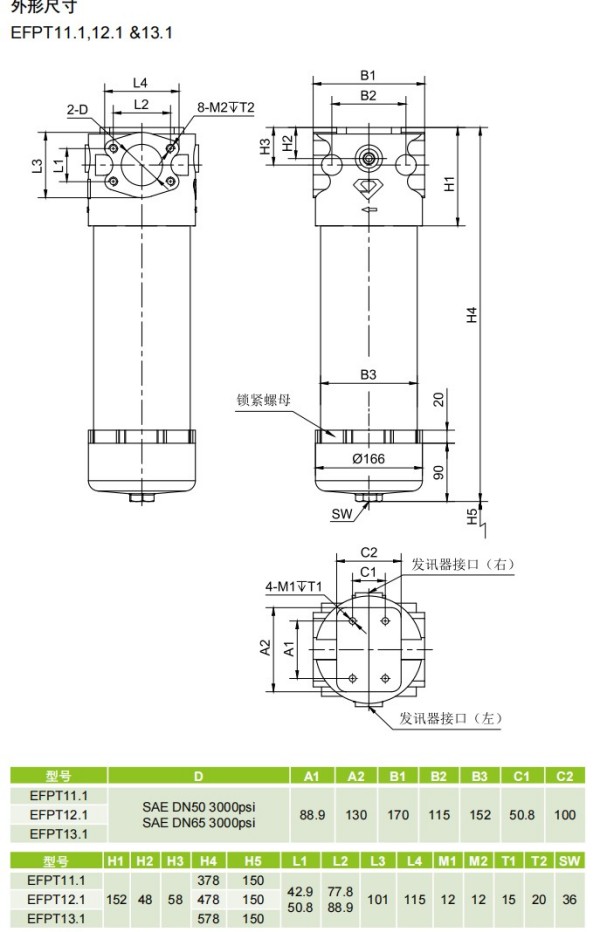

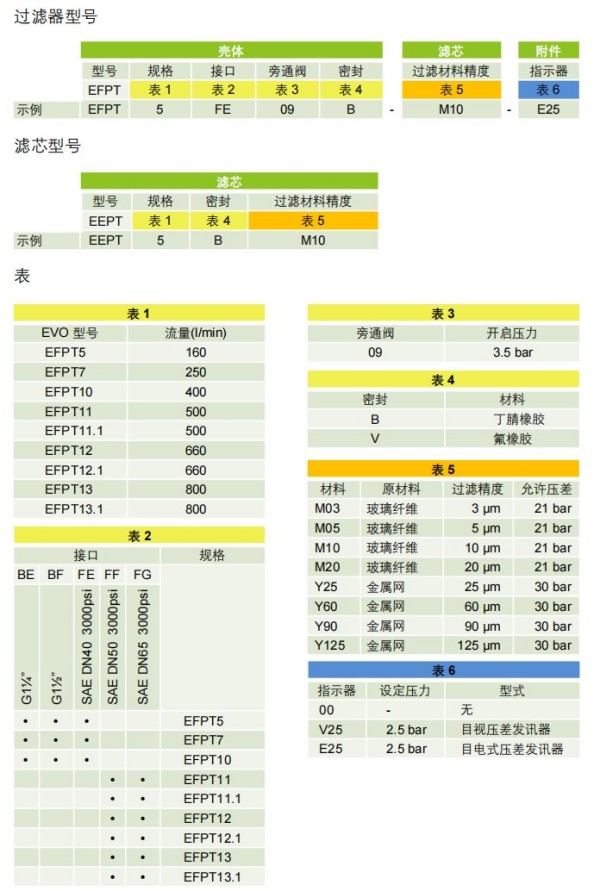

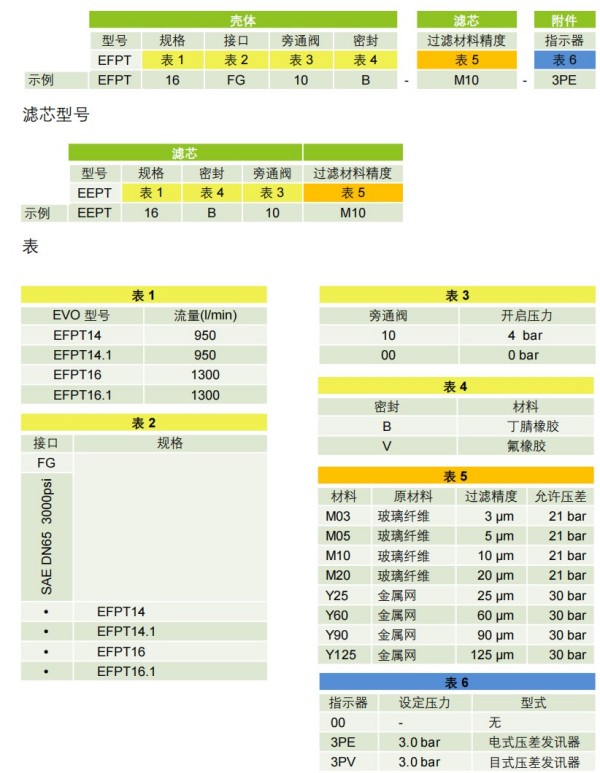

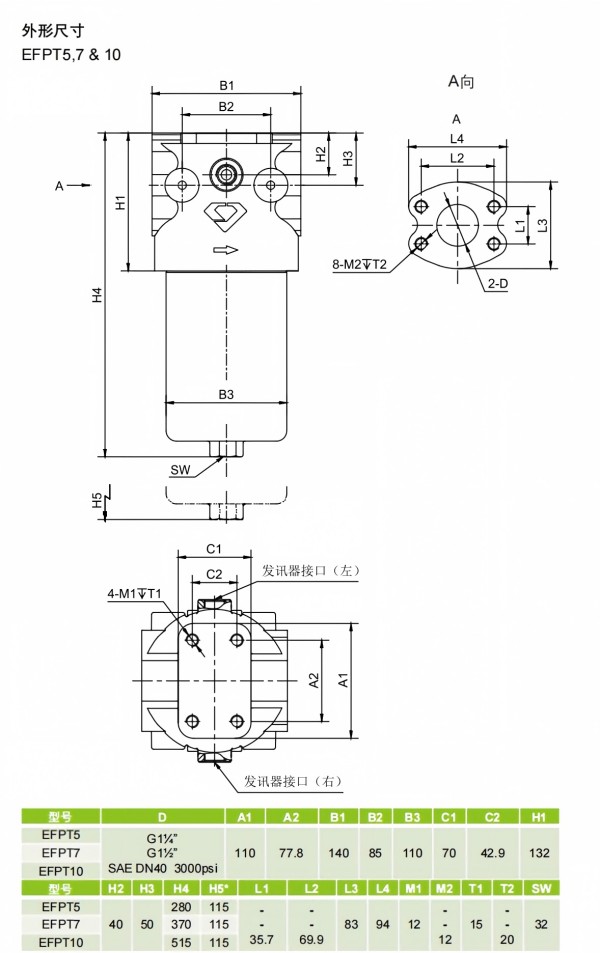

Детальные фото
