EFPU Фильтр высокого давления
Схема применения: последовательная установка в высоконапорной линии после выхода гидравлического насоса. Подходит для крупных гидравлических станций, строительной техники, горного оборудования, термопластавтоматов, высоконапорных контуров систем смазки ветрогенераторов. Максимальное рабочее давление 420 бар, макс. производительность 400 л/мин.
Особенности: корпус с сверхвысокой прочностью на давление, до 420 бар, соответствует высоконапорным режимам тяжелого оборудования.
Описание
маркер
Описание продукта
Способ монтажа: последовательный высоконапорный монтаж на трубопроводе; резьбовое/SAE-фланцевое соединение. Макс. рабочее давление 420 бар; давление разрыва 1260 бар; макс. производительность 400 л/мин; перепад открытия перепускного клапана 6 бар ±0,6 бар; перепад сигнализации 5 бар (опц.); рабочая температура от -10 до +100 °C; уплотнение NBR, опц. FPM.
Принцип работы
Высоконапорное масло поступает через впускное отверстие в корпус фильтра, проходит через фильтрующий материал снаружи внутрь, твердые частицы загрязнений задерживаются на внешней поверхности элемента. Очищенное масло направляется к нижестоящим исполнительным элементам. При засорении и повышении перепада до 6 бар открывается встроенный перепускной клапан, масло проходит по байпасу для обеспечения непрерывной подачи. Опциональный индикатор выдает сигнал тревоги при 5 бар.
Основные компоненты: высоконапорная головка, высоконапорный стакан, соответствующий фильтрующий элемент, встроенный перепускной клапан, индикатор перепада давления (опц.), уплотнения.
Меры предосторожности
1. Для высоконапорных линий, макс. давление не более 420 бар.
2. При монтаже убедитесь в целостности уплотнений.
3. После открытия перепускного клапана своевременно замените элемент.
4. Перед обслуживанием сбросьте высокое давление.
5. Расход не должен превышать номинал 400 л/мин.
6. При низких температурах кратковременное повышение перепада давления нормально.
Подробности

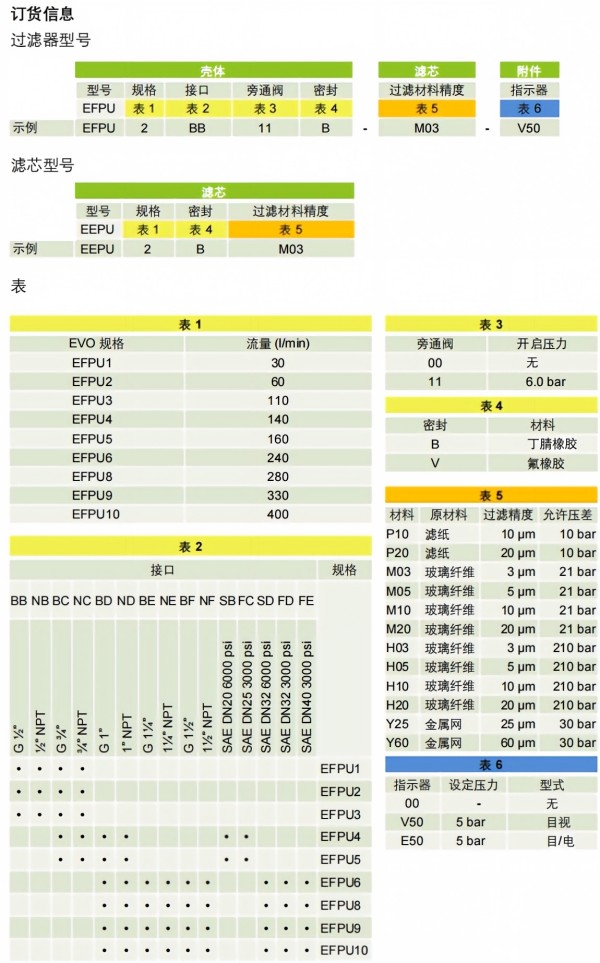

| Трафик： | До 400л/мин | Материал： | Верхний корпус: ковкий чугун; цилиндр: углеродистая сталь |
| Давление разрыва: | 1260 бар | Разница давлений в фильтрующем элементе： | 10 бар (фильтровальная бумага), 21 бар или 210 бар (стекловолокно), 30 бар (металлическая сетка) |
| Рабочее давление: | Максимум до 420 бар | Уплотнение | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | От G ½" до G1½", от ½"NPT до 1½” NPT SAE DN 20 и 32 6000 PSI SAE DN 25, 32 и 40 3000 PSI | Давление открытия перепускного клапана： | ΔP =6 бар +0,6бар |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

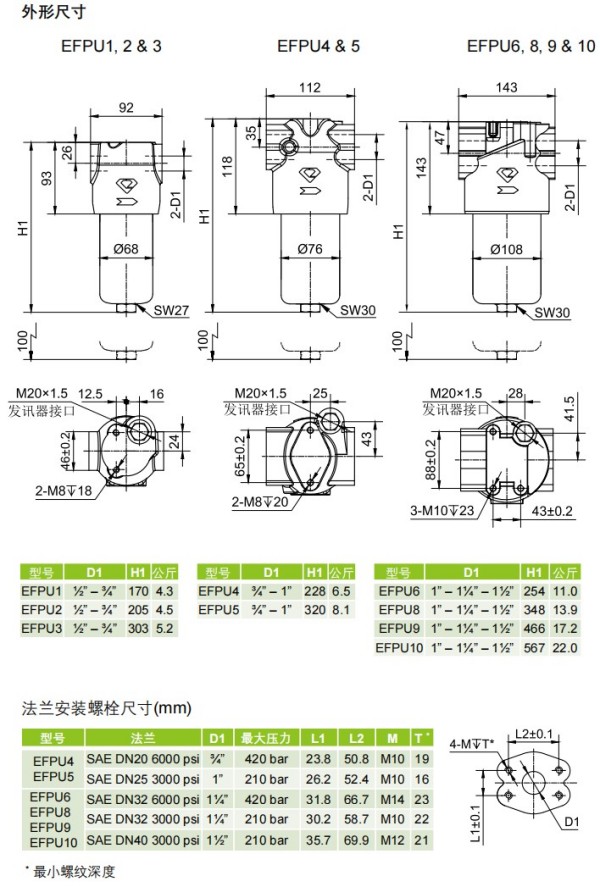

Детальные фото
