EFRN Устанавливаемый сверху бака сливной фильтр
Схема применения: только для общего сливного T-контура гидравлической системы, не используется как напорный или всасывающий фильтр. Подходит для станков, гидравлических станций, формовочного оборудования, случаев с недостаточным внутренним пространством бака для встроенного погружного сливного фильтра EFRR. Максимальное давление 10 бар, производительность ≤420 л/мин, элемент EERN.
Особенности: монтаж на крышке бака сверху, сливной фильтрующий элемент — вход изнутри, выход наружу.
Описание
маркер
Описание продукта
Способ монтажа: монтаж на крышке бака сверху, корпус фильтра полностью расположен снаружи бака, фланец закреплен на верхней поверхности бака, сливное масло поступает через верхний штуцер, после фильтрации масло направляется вниз в бак. Макс. рабочее давление 10 бар, макс. производительность 420 л/мин; для сливного контура гидравлической системы.
Принцип работы
EFRN — верхний наружный сливной фильтр для бака, корпус расположен снаружи бака, элемент — вход изнутри, выход наружу. При засорении элемента срабатывает индикатор перепада давления; при превышении перепада открывается перепускной клапан для предотвращения чрезмерного противодавления слива.
Основные компоненты: верхняя фланцевая крышка, элемент EERN, перепускной клапан, индикатор перепада давления, наружный стакан, выходной патрубок, уплотнительный узел.
Меры предосторожности
1. Только для сливного контура, запрещено для напорных и всасывающих линий.
2. Фланец монтируется горизонтально на крышке бака, болты затягиваются равномерно по диагонали.
3. При сигнале о засорении своевременно замените элемент EERN.
4. Открытие перепускного клапана — только аварийный режим, недопустима длительная работа.
5. Перед заменой элемента сбросьте остаточное давление в сливной линии.
6. Запрещена работа сверх 10 бар и 420 л/мин.

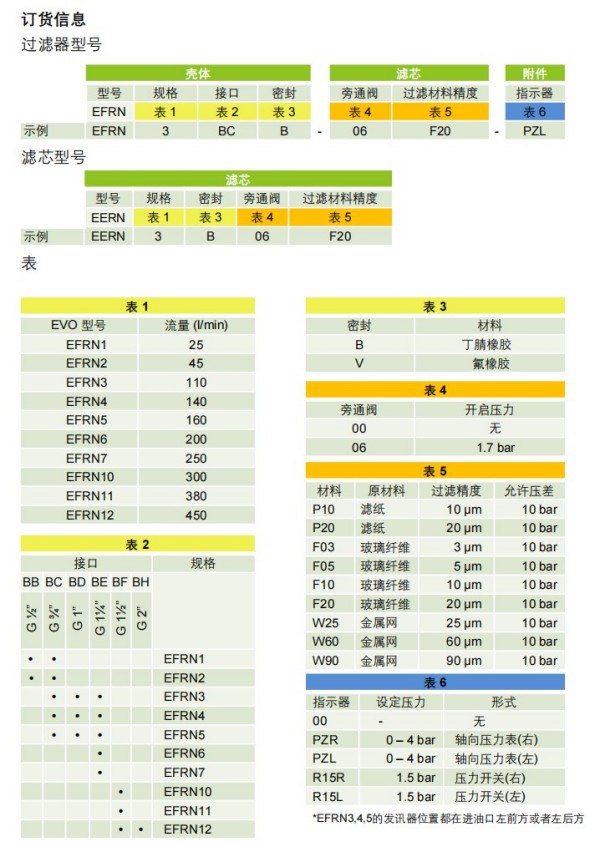

Подробности
| Трафик： | До 450 л/мин | Материал: | Верхний корпус: алюминиевый сплав; нижний корпус: армированный нейлон |
| Рабочее давление: | Максимум 8 бар | Разница давлений в фильтрующем элементе： | 10 бар |
| Давление разрыва: | 21 бар | Размеры интерфейса: | G ½”, G ¾”, G 1”, G 1½”, G 2” |
| Давление открытия перепускного клапана: | ΔP = 1,7 бар +0,3 бар | Уплотнение: | Нитрильный каучук или фторированный каучук (от -10 °C до 100 °C) |
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

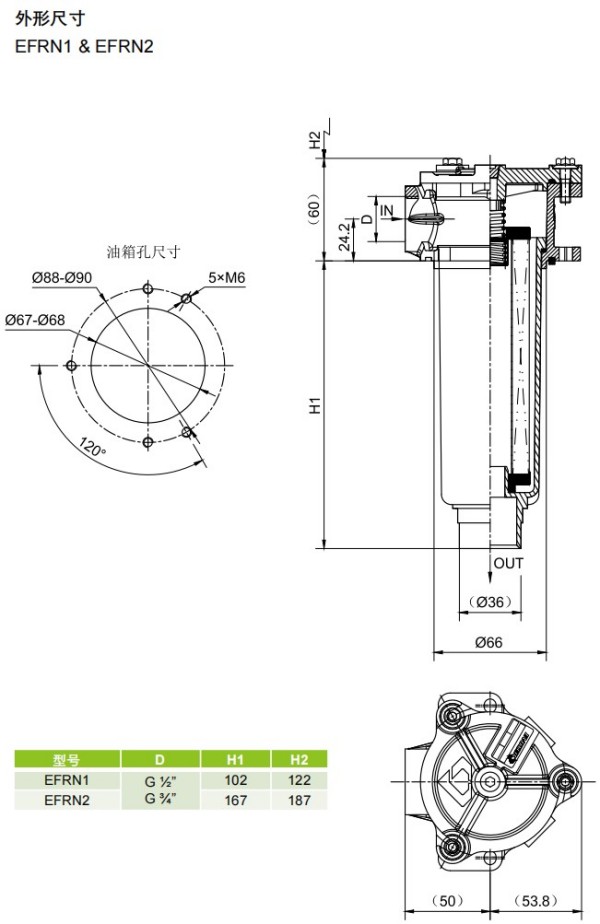

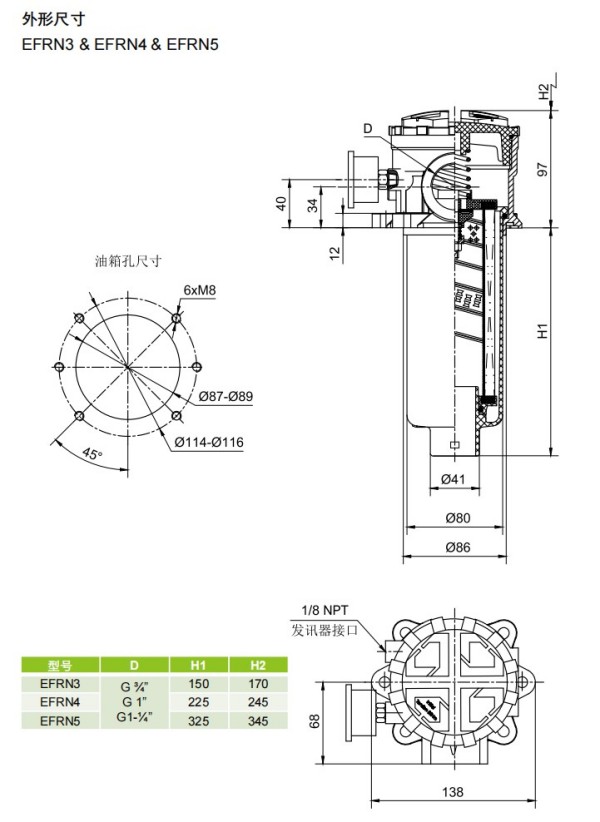

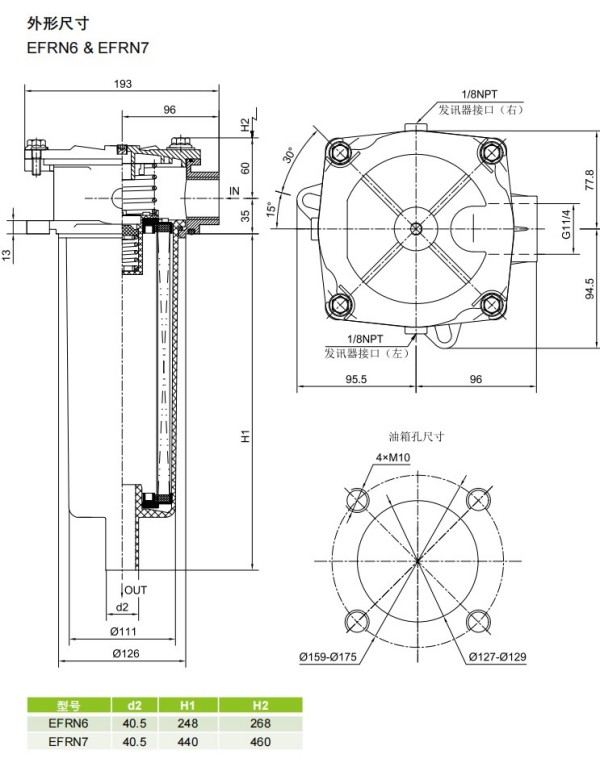

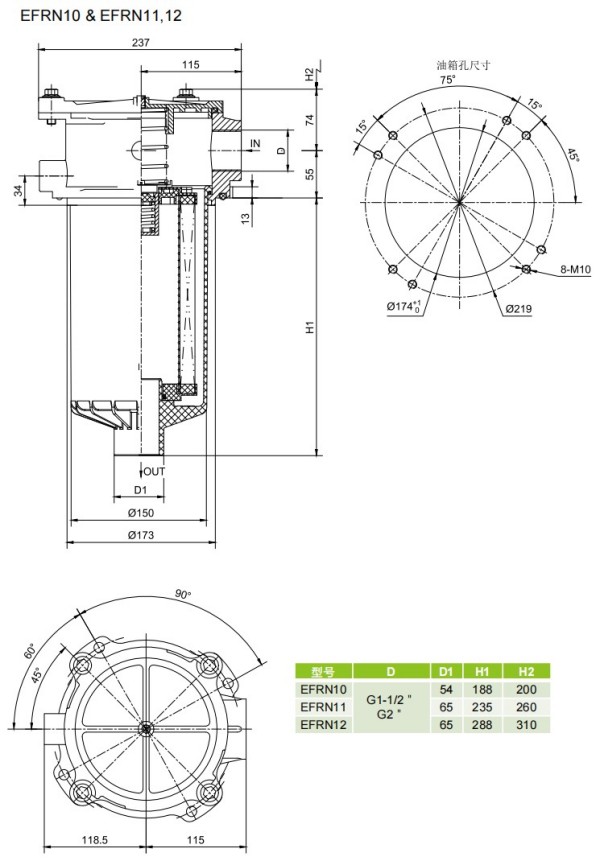

Детальные фото
