EFSE Встроенный масляный всасывающий фильтр топливного бака
Схема применения: элемент полностью вертикально погружен в масло внутри бака. Подходит для крупных гидравлических станций, смазочных станций, тяжелого промышленного оборудования, горной техники. Максимальное давление 16 бар, максимальная производительность 1400 л/мин, элемент серии EESE с металлической сеткой W60/W100/W180 мкм.
Особенности: конструкция для большого расхода, используется с фланцем крышки бака, без самоперекрывающегося клапана, замена элемента требует слива масла из бака.
Описание
маркер
Описание продукта
Способ монтажа: встроенный вертикально погружной в бак, монтаж через фланец крышки, без самоперекрывающегося клапана. Макс. давление 16 бар, макс. производительность 1400 л/мин; давление разрыва 48 бар, перепад открытия перепускного клапана 0,3 бар ±10%; перепад сигнализации 0,2 бар (опц. внешний), элемент серии EESE W60/W100/W180 мкм.
Принцип работы
EFSE — крупнорасходный встроенный всасывающий фильтр. Насос создает разрежение, масло проходит через элемент снаружи внутрь, задерживая загрязнения. При засорении перепускной клапан открывается для защиты насоса, внешний индикатор обеспечивает предупреждение о засорении.
Основные компоненты: элемент серии EESE из нержавеющей стали с металлической сеткой, узел перепускного клапана, фланец крышки бака, уплотнения, индикатор перепада давления (опц. внешний).
Меры предосторожности
1. Элемент должен быть полностью погружен ниже минимального уровня масла, запрещено оставлять над поверхностью во избежание кавитации.
2. Без самоперекрывающегося клапана, замена требует снижения/слива масла.
3. Недопустима длительная работа на перепускном клапане, при сигнале своевременно промойте или замените элемент.
4. Только грубая фильтрация, система должна включать напорные и сливные фильтры для многоступенчатой очистки.
5. Болты фланца крышки затягивайте равномерно по диагонали.
6. При первом запуске удалите воздух из всасывающей линии.
7. Периодически проверяйте накопление загрязнений, своевременно заменяйте старые уплотнения.
Подробности
| Трафик： | До 1400 л/мин | Материал: | Верхняя и нижняя торцевые крышки: оцинкованная стальная пластина |
| Разница давлений в фильтре： | 1 бар | Уплотнение: | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Размер интерфейса: | Ø 48,5 мм ~Ø 154,5 мм | ||
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Оценка характеристик расхода при перепаде давления по стандарту ISO3968

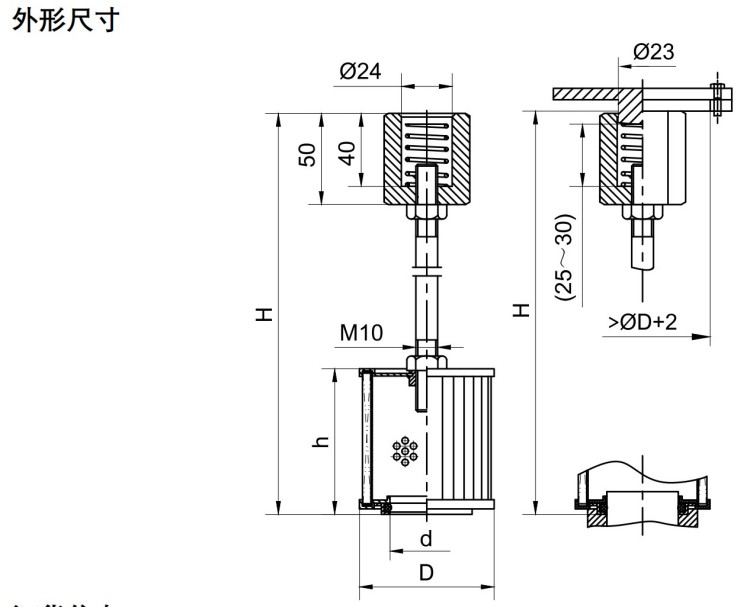

Детальные фото
