EFSR Самоуплотняющийся масляный всасывающий фильтр на боковой стороне топливного бака
Схема применения: монтаж фланцем на боковой стенке бака. Подходит для промышленных гидравлических станций, малого и среднего тяжелого оборудования, всасывающих контуров насосов систем смазки. Максимальная производительность 600 л/мин; максимальное рабочее давление 16 бар, элемент серии EEFR с металлической сеткой W60/W90/W125/W180 мкм.
Особенности: фильтрация масла через элемент по направлению изнутри наружу.
Описание
маркер
Описание продукта
Способ монтажа: боковой монтаж SAE-фланцем на боковой стенке бака, с самоперекрывающимся клапаном. Макс. производительность 600 л/мин; макс. рабочее давление 16 бар; давление разрыва 48 бар, перепад открытия перепускного клапана 0,3 бар ±10%; перепад сигнализации 0,2 бар (опц.), элемент серии EEFR W60/W90/W125/W180 мкм.
Принцип работы
Разрежение насоса заставляет масло проходить через элемент изнутри наружу, задерживая загрязнения. При засорении перепускной клапан открывается для защиты насоса, самоперекрывающийся клапан обеспечивает замену без слива масла, опционально индикатор предупреждения.
Основные компоненты: элемент серии EEFR с сеткой из нержавеющей стали, узел перепускного клапана, узел самоперекрывающегося клапана, SAE-фланец боковой стенки бака, уплотнения, индикатор перепада давления (опц.).
Меры предосторожности
1. Элемент должен быть полностью погружен ниже минимального уровня масла.
2. Конструкция с самоперекрывающимся клапаном автоматически закрывает впуск при замене.
3. Недопустима длительная работа на перепускном клапане.
4. Только грубая фильтрация, система требует многоступенчатой фильтрации.
5. Болты бокового фланца затягивайте равномерно по диагонали.
6. При первом запуске удалите воздух из всасывающей линии.
Подробности
| Трафик： | До 600 л/мин | Материал: | Верхняя крышка: литой алюминий; корпус: алюминий |
| Разница давлений в фильтре： | 1 бар | Уплотнение: | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Давление открытия перепускного клапана： | Δp=0,3 бар ±10% | ||
| Размер интерфейса: | SAE DN65 /SAE DN80 /SAE DN100 3000 PSI | ||
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

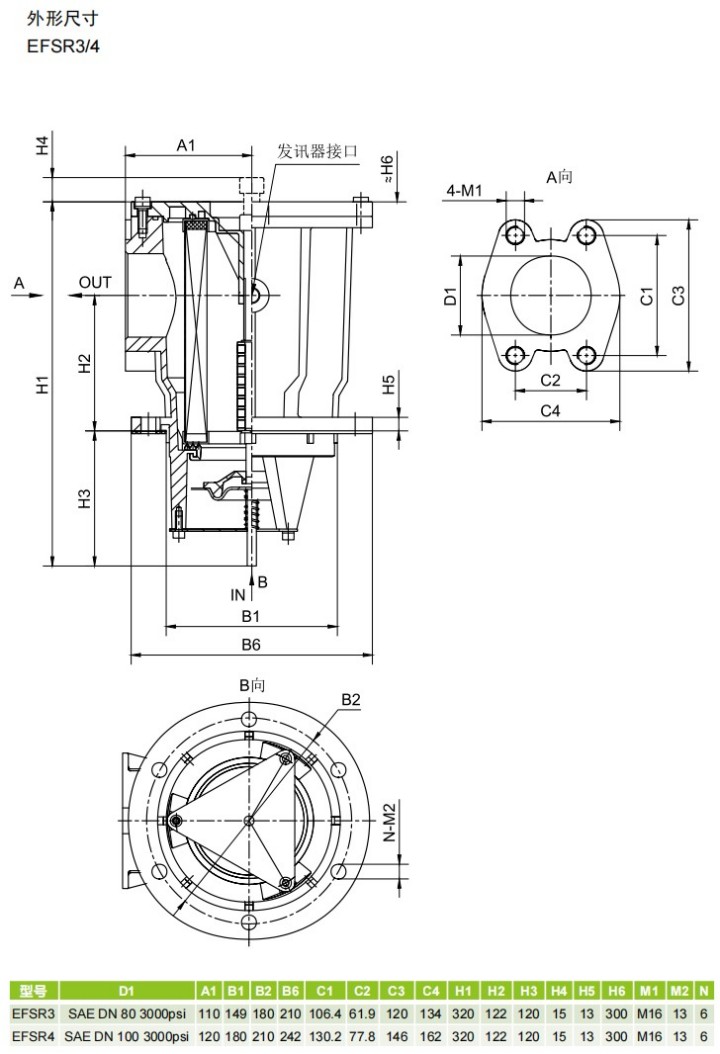

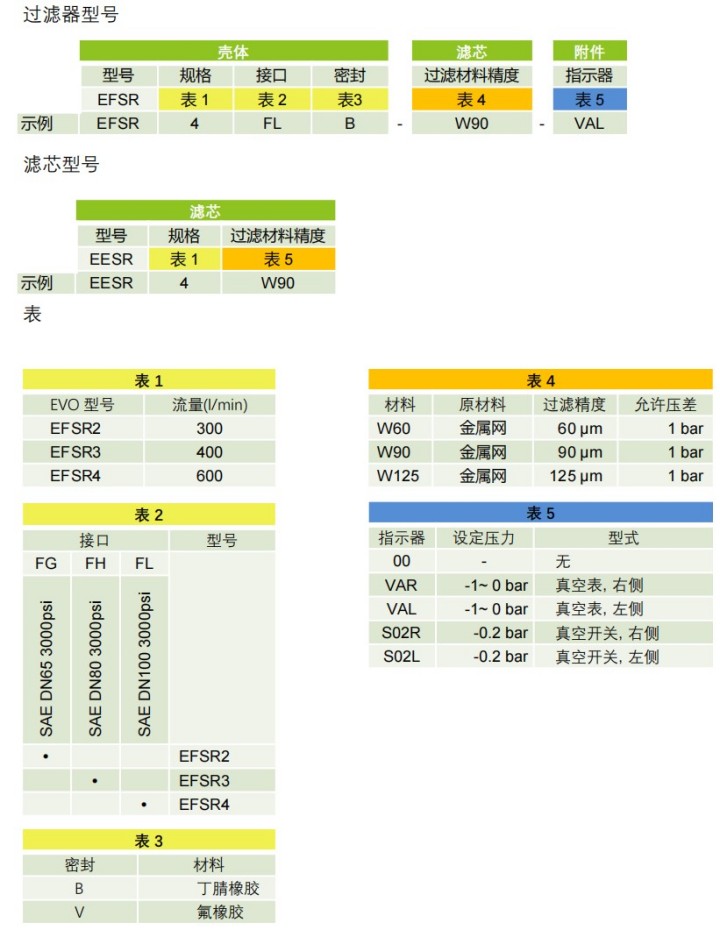

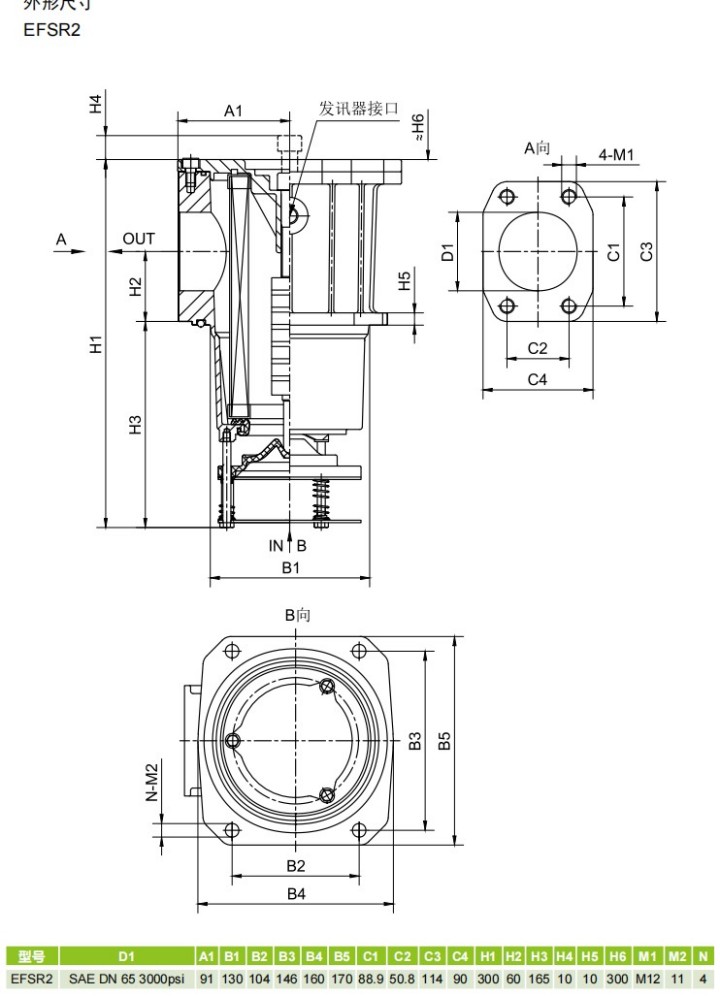

Детальные фото
