EFMF Высоконапорный пластинчатый фильтр
Схема применения: главный P-напорный контур среднего и большого расхода, формовочное оборудование, испытательные стенды, строительная техника. Производительность ≤550 л/мин, максимальное давление 315 бар, элемент серии EEPF.
Особенности: прямой плиточный монтаж винтами на поверхности клапанного блока, фильтрация напорного масла через элемент по схеме снаружи внутрь.
Описание
маркер
Описание продукта
Способ монтажа: плиточный монтаж на поверхности клапанного блока, закрепление винтами на интегрированном клапанном блоке. Макс. рабочее давление 315 бар, давление разрыва 950 бар, макс. производительность 550 л/мин; для крупнорасходной напорной линии 315 бар, защиты насосов, серво, пропорциональных клапанов, гидроцилиндров и других тяжелых гидравлических элементов.
Принцип работы
Серия EFMF — крупнорасходный высоконапорный плиточный фильтр, плиточно закреплен на интегрированном клапанном блоке без внешних трубопроводов, макс. рабочее давление 315 бар. Напорное масло фильтруется через элемент по схеме снаружи внутрь, удаляя твердые загрязнения из масляной магистрали, защищая насосы, клапаны, гидроцилиндры и другие гидравлические элементы. При засорении элемента и достижении номинального перепада давления индикатор выдает визуальный или электрический сигнал тревоги; при перепаде 6 бар открывается встроенный перепускной клапан для обеспечения прохода масляной магистрали. Байпас предназначен только для аварийной работы, требуется своевременная замена оригинального элемента EEPF; перед обслуживанием обязательно сбросьте давление, запрещена работа сверх давления и расхода.
Меры предосторожности
1. Вертикальный монтаж, стакан вниз, болты затягивайте по диагонали с регламентным моментом, запрещена работа сверх 315 бар и 550 л/мин.
2. При сигнале о засорении своевременно заменяйте оригинальный элемент EEPF, запрещено смешивать другие моделей.
3. Открытие перепускного клапана при 6 бар — только аварийная защита.
4. Перед разборкой элемента обязательно сбросьте давление в масляной магистрали, при каждом обслуживании проверяйте и заменяйте старые уплотнения.
5. Запрещено отключать сигналы тревоги, запрещено ударять и сваривать корпус фильтра.
Подробности
| Трафик： | До 550 л/мин | Материал: | Верхний корпус: высокопрочный чугун; нижний корпус: углеродистая сталь |
| Давление разрыва: | 950 бар | Разница давлений в фильтрующем элементе： | 21 бар или 210 бар (стекловолокно) 30 бар (металлическая сетка) |
| Рабочее давление: | Максимум 315 бар | Уплотнение: | Нитриловый каучук или фторкаучук (от -10°C до 100°C) |
| Давление открытия перепускного клапана: | ΔP=6 бар + 0,6 бар | ||
| Размеры интерфейса: 14, 20, 30 и 32 мм | |||
| Совместимость со средами: подходит для минеральных масел, смазочных материалов, топливостойких материалов и сред, которые могут быстро разлагаться биологическим путем. | |||
| Поддержка кастомизации | |||
Стандартный тест
Испытание на разрывную прочность по стандарту ISO2941
Проверка структурной целостности фильтрующего элемента по стандарту ISO2942
Проверка совместимости материалов и жидкостей по стандарту ISO2943
Проверка номинальной осевой нагрузки фильтрующего элемента ISO3723
Проверка характеристик текучести гидравлического фильтрующего элемента по стандарту ISO3724
Оценка характеристик расхода при перепаде давления по стандарту ISO3968
ISO16889 Метод многократного прохождения для оценки эффективности фильтрации фильтрующих элементов

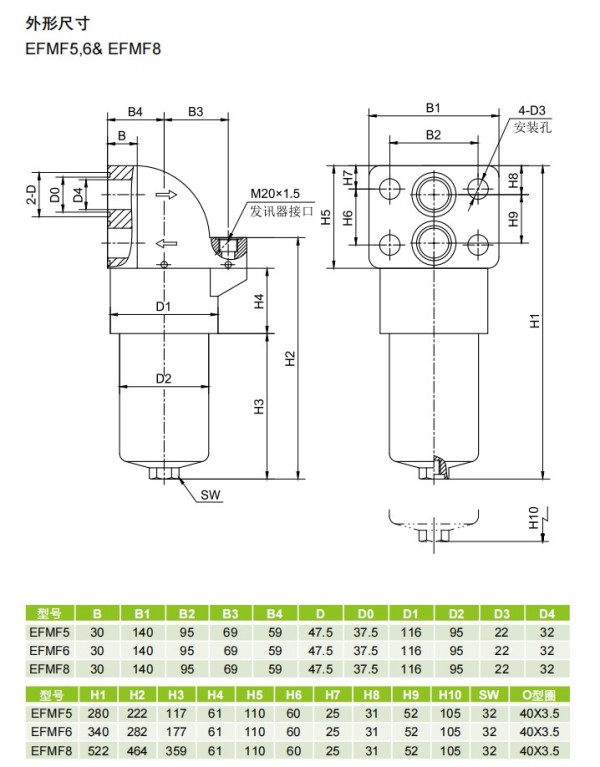

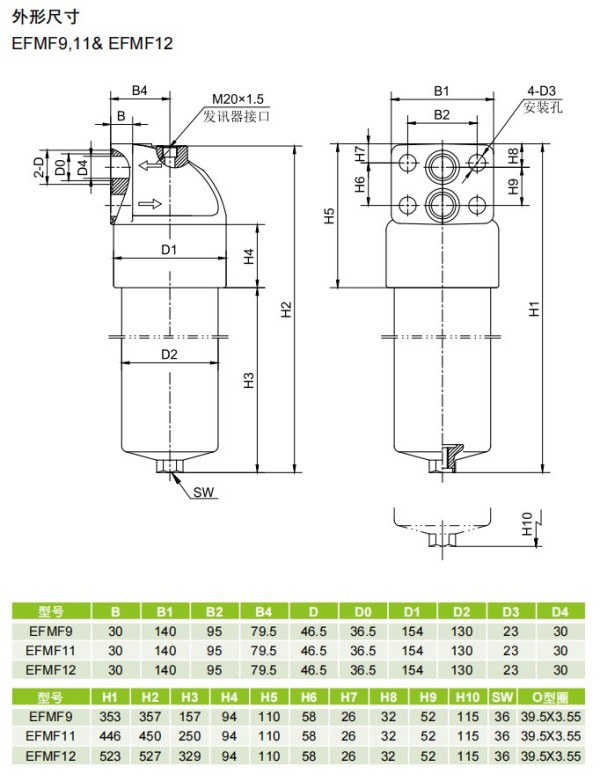

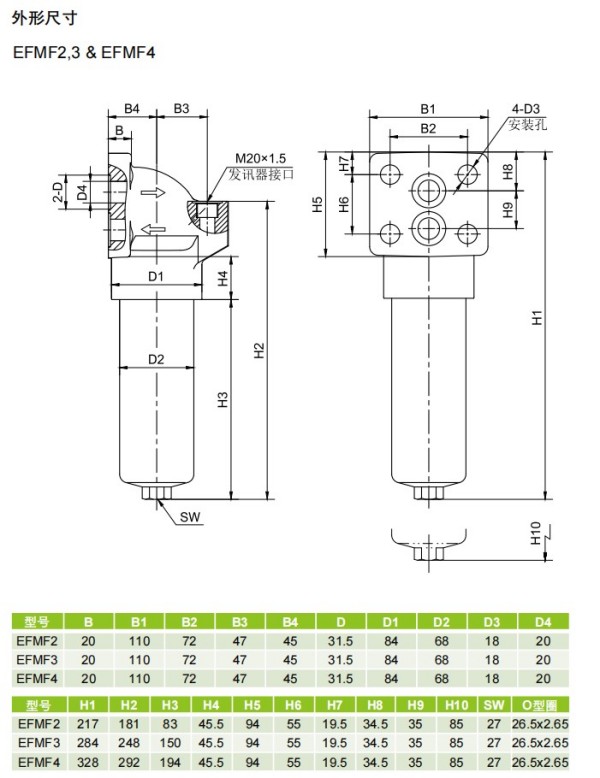

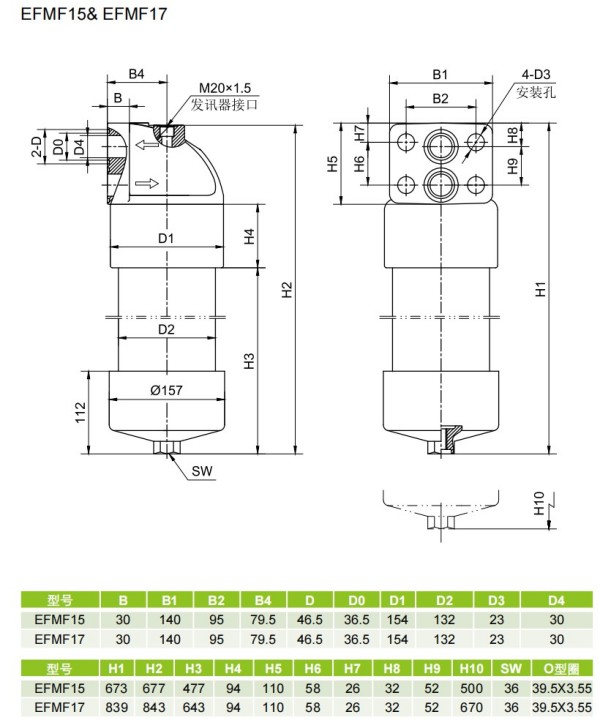

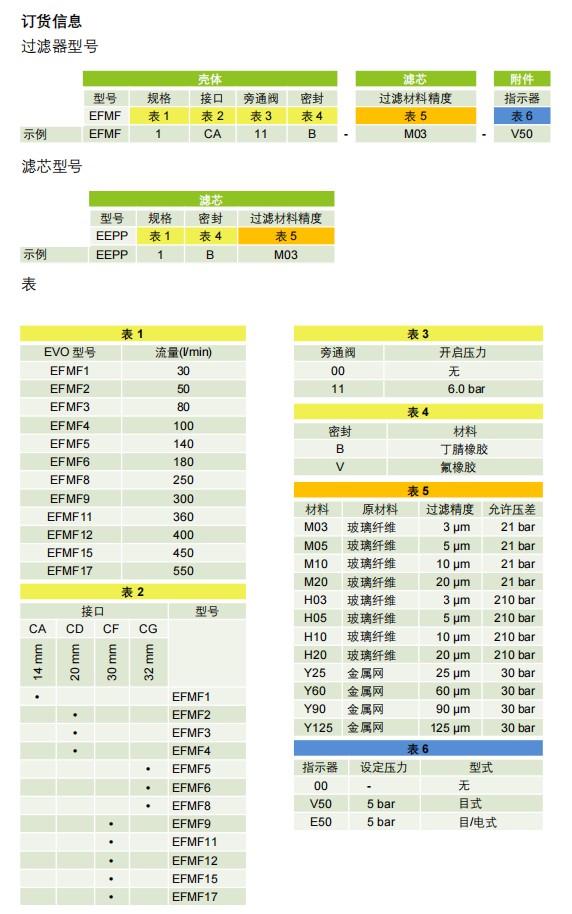

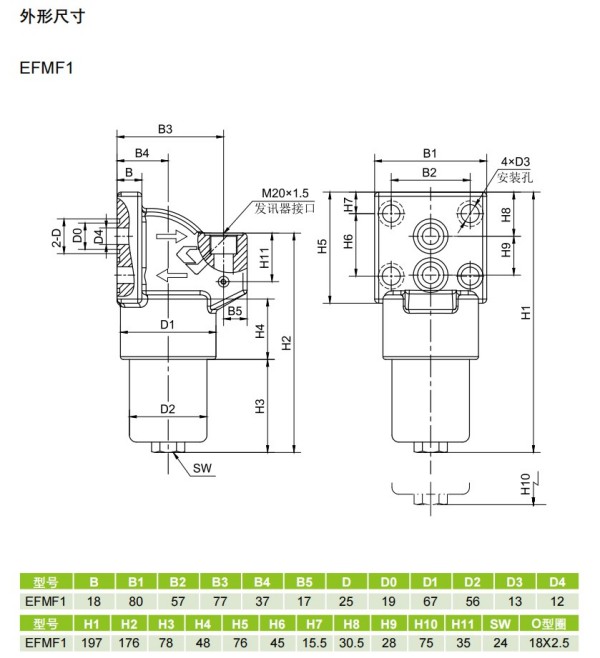

Детальные фото
